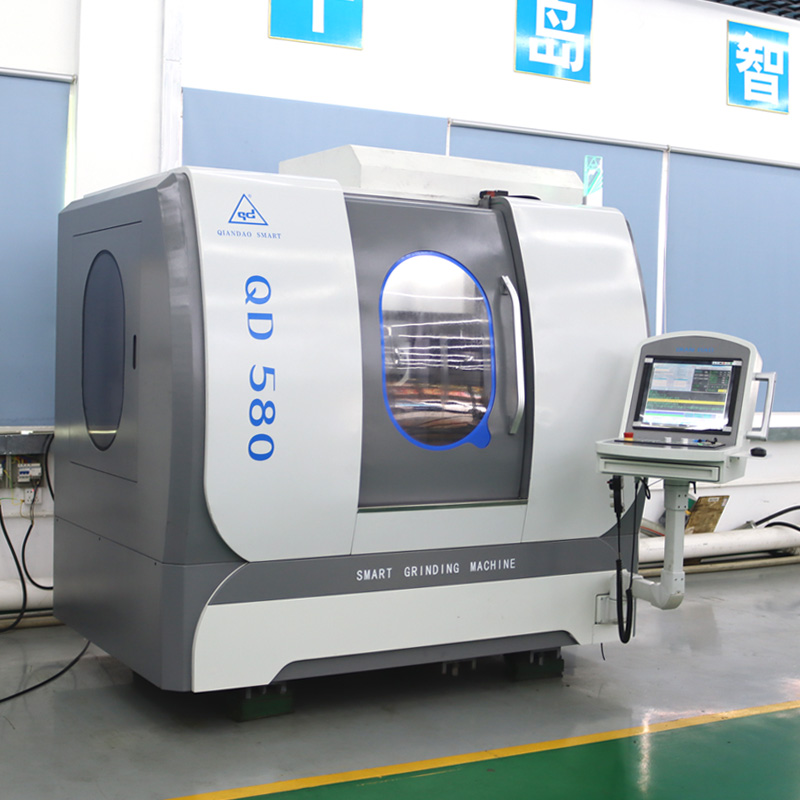

QD580數控工具磨床
數控工具磨床
2020-11-16 16:11:03
| 產品亮點 | 主要參數 |
QD580五軸數控工具磨床是一款性能優良的刀具磨削中心，適用于生產或修磨銑削類刀具、鉆削類刀具、成形刀具等。

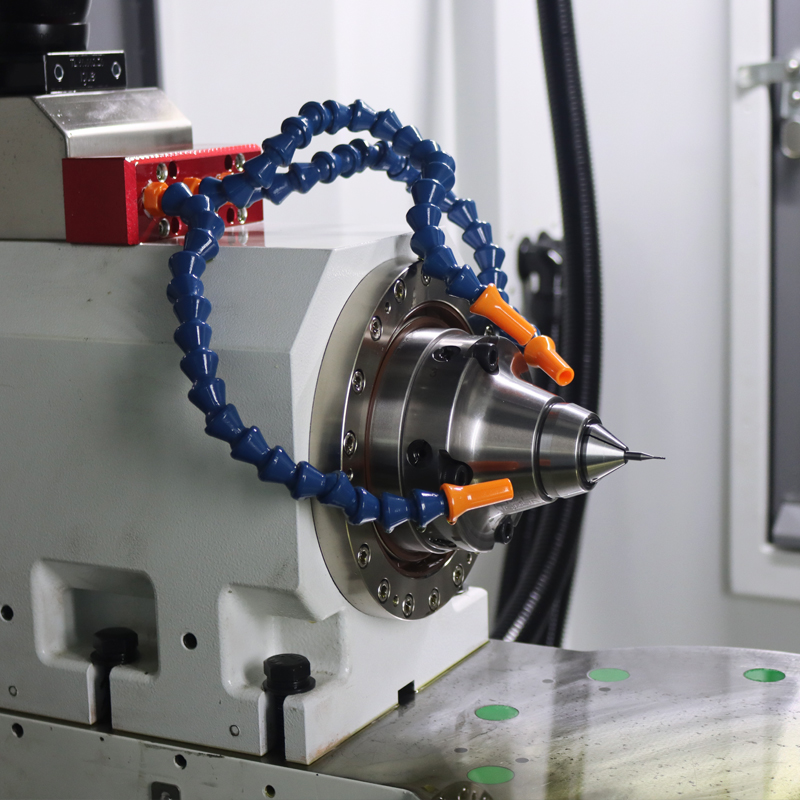

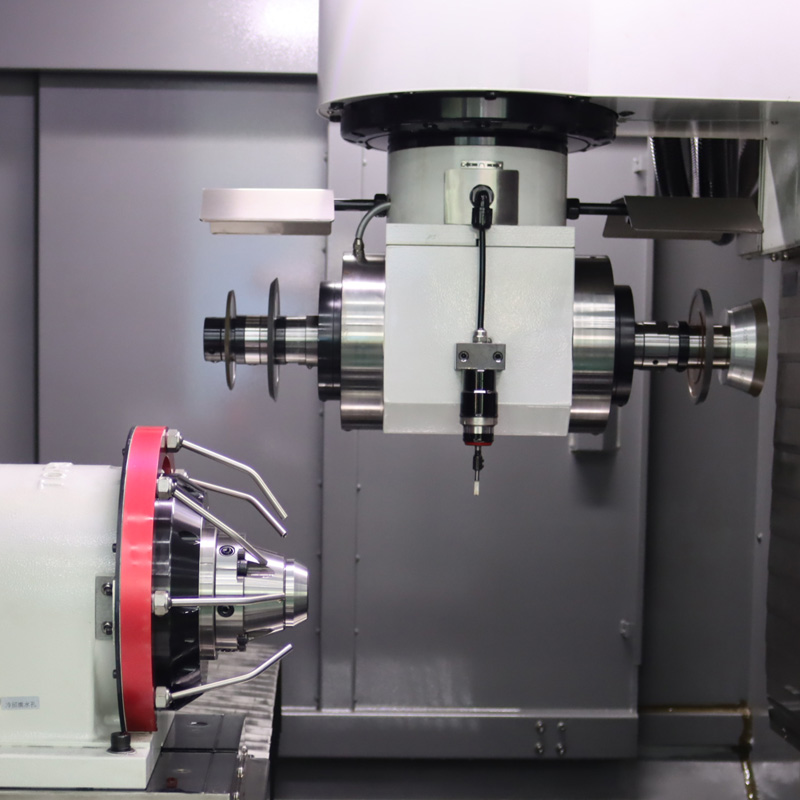

1.機床外觀大氣、靈動，人機界面友好，采用天然大理石構件，機床穩定性好。3.工件主軸采用dd直驅、軸承為NSK精密主軸軸承，配置與肖柏林精密夾頭相配套的W25精密筒夾，工件氣動夾緊。
|
數控系統 |
新代210MA-5E |
雄克夾頭夾緊工件范圍 |
6~32mm |
|
加工刀具直徑 |
Φ3~32mm 盤類刀具≤Φ200 mm |
磨頭擺動最高轉速(C軸) |
30rpm |
|
磨削最大工件長度 |
230mm |
C軸旋轉范圍 |
320°（+225°~-95°） |
|
最大加工工件槽深 |
20mm |
工件主軸中心高 |
135mm |
|
最大工件重量 |
20Kg |
工件主軸徑向跳動 |
≤0.005mm |
|
磨頭最大功率(直驅電主軸) |
24KW |
磨頭主軸徑向跳動 |
≤0.005mm |
|
砂輪尺寸(CBN/金剛石) |
Φ50～Φ200mm |
氣缸夾緊力調整范圍 |
800-1000kg |
|
磨頭主軸轉速(變頻調速) |
1000-6000rpm |
直線軸分辨率 |
0.00lmm |
|
磨頭垂直升降行程(Y軸) |
350(-100～250)mm |
旋轉軸分辨率 |
0.00l° |
|
工作臺行程X軸/Y軸/Z軸 |
X：520 / Y：540 / Z：350 |
冷卻工件流量 |
60~80L/min |
|
直線軸快速移動速度 |
15m/min |
冷卻工件油壓 |
0.5~0.6MP |
|
工件主軸轉速(A軸) |
200rpm |
電源 |
AC 380V 50HZ 三相 |
|
A軸旋轉范圍 |
∞ |
機床總功率 |
32KW |
|
A軸主軸孔錐度 |
BT50 |
機床外形尺寸 |
2300×1750×2230mm |
|
氣動夾緊工件范圍 |
3~20mm |
機床重量(約) |
5T |
